高速同軸モデムCoaxial Modem

高速同軸モデムつながる!

高速同軸モデム

既設のテレビ用アンテナケーブルを利用して、手軽に高速ネットワーク構築!
豊富なラインナップから用途に合わせて最適なモデルをお選びいただけます!

高速同軸モデムの特長

高速同軸モデムを使用すると・・・

高速同軸モデム【 ZWXシリーズ / ZFXシリーズ / ZGXシリーズ / ZEXシリーズ 】は、既設のテレビ用同軸ケーブルを利用して、安定した高速データ通信を可能とします。設置する際にも大規模な配線工事を行なう必要がないので業務等への支障も少なく、短期間工期・コスト削減を実現します。宿泊施設や病院、学校、集合住宅、戸建住宅などへの高速ネットワーク構築ソリューションに最適です。
※戸建住宅は、【ZWX-2000CSW2-HN】、【ZGX-4000CSV-HN】、【ZEX-200CSV2-HN】のみの対応です。

戸建住宅向け高速同軸モデムでお悩みを解決!

戸建住宅向けの高速同軸モデム【ZWX-2000CSW2-HN】、【ZGX-4000CSV-HN】、【ZEX-200CSV2-HN】は、1階にWi-Fiがあり2階や3階の部屋まで届かないオンラインゲームを自分の部屋でプレイしたいけどネット環境が不安定テレビでYoutubeを観たいけど部屋にLANがない、などといったお悩みを解決します。高速同軸モデムを設置するだけで、まるで有線LANに接続したかの様な高速ネットワーク通信を実現します。
※【ZGX-4000CSV-HN】、【ZEX-200CSV2-HN】は有線LAN機能のみの対応です。

高速同軸モデムはこんなに快適!

高速同軸モデム【 ZWXシリーズ 】の通信速度は最大2Gbps(理論値)、高速同軸モデム【 ZGXシリーズ 】の通信速度は最大500Mbps(理論値)、高速同軸モデム【 ZFXシリーズ 】の通信速度は最大320Mbps(理論値)、高速同軸モデム【 ZEXシリーズ 】の通信速度は最大200Mbps(理論値)の高速データ伝送対応なので、「Wi-Fi」接続環境構築時や「VOD」、「IPカメラ」のネットワーク構築時など、様々な用途にご利用いただけます。
※通信速度は理論上の数値です。同軸ケーブルの状態やネットワーク環境などの影響を受けます。

高速同軸モデムはこんなに便利!

導入後およびご利用は、親子機間自動接続機能・プラグアンドプレイで利用が可能です。また、【ZWXシリーズ】のZWX-2000CSW2およびZWX-2000CSW2-HNには無線LANを搭載しておりますので、新たにアクセスポイントを追加することなく、無線LANがご利用いただけます。

高速同軸モデムは安心セキュリティ!

高速同軸モデム【 ZWXシリーズ / ZFXシリーズ / ZGXシリーズ / ZEXシリーズ 】は、高度なAES 128bit暗号化方式を採用しております。また、戸建住宅向けの【ZWX-2000CSW2-HN】、【ZGX-4000CSV-HN】、【ZEX-200CSV2-HN】を除く、【 ZWXシリーズ / ZFXシリーズ / ZGXシリーズ / ZEXシリーズ 】は、子機間通信遮断(VLAN)機能を搭載しておりますので宿泊施設や病院、集合住宅などにも安心してご利用いただけます。
※米国商務省標準技術局(NIST)によって選定された米国政府の次世代標準暗号化方式であり、解読専用機でも解読するのに10の17乗年かかると言われています。

高速同軸モデムは通信設定やネットワーク監視/管理機能搭載!

機種により、QoSなどの通信設定やネットワーク監視/管理機能が行えますので、導入環境に合わせたご利用が可能です。

高速同軸モデム適用分野

主な導入先 宿泊施設・病院・学校・集合住宅・戸建住宅など

高速同軸モデム【 ZWXシリーズ / ZFXシリーズ / ZGXシリーズ / ZEXシリーズ 】は、既設のテレビ用同軸ケーブルを利用して安定した高速データ通信を実現します。

通常、アンテナ受信の場合、テレビ共聴に流れる地上デジタル放送用の信号周波数は470MHz以上なのに対し、当社の高速同軸モデム【 ZWXシリーズ 】では2∼200MHz(出荷時、2∼60MHz等に変更可能)※ZWX-2000CSW2-HNは2∼60MHzを固定使用、高速同軸モデム【 ZGXシリーズ 】では2∼60MHz、【 ZFXシリーズ 】では12∼44MHz(設定により、12∼28MHzまたは28∼44MHzに変更可能)、【 ZEXシリーズ 】では2∼28MHzの周波数帯域を使用するため、既存のテレビ放送を楽しみながら高速データ通信を行うことが可能です。

また、同軸ケーブルは高速同軸モデム【 ZWXシリーズ / ZFXシリーズ / ZGXシリーズ / ZEXシリーズ 】が使用する周波数帯域よりも、さらに高い周波数帯の信号を通信するよう設計されており、減衰率が低く線路品質やシールド性に優れているので、様々な環境にご利用いただけます。

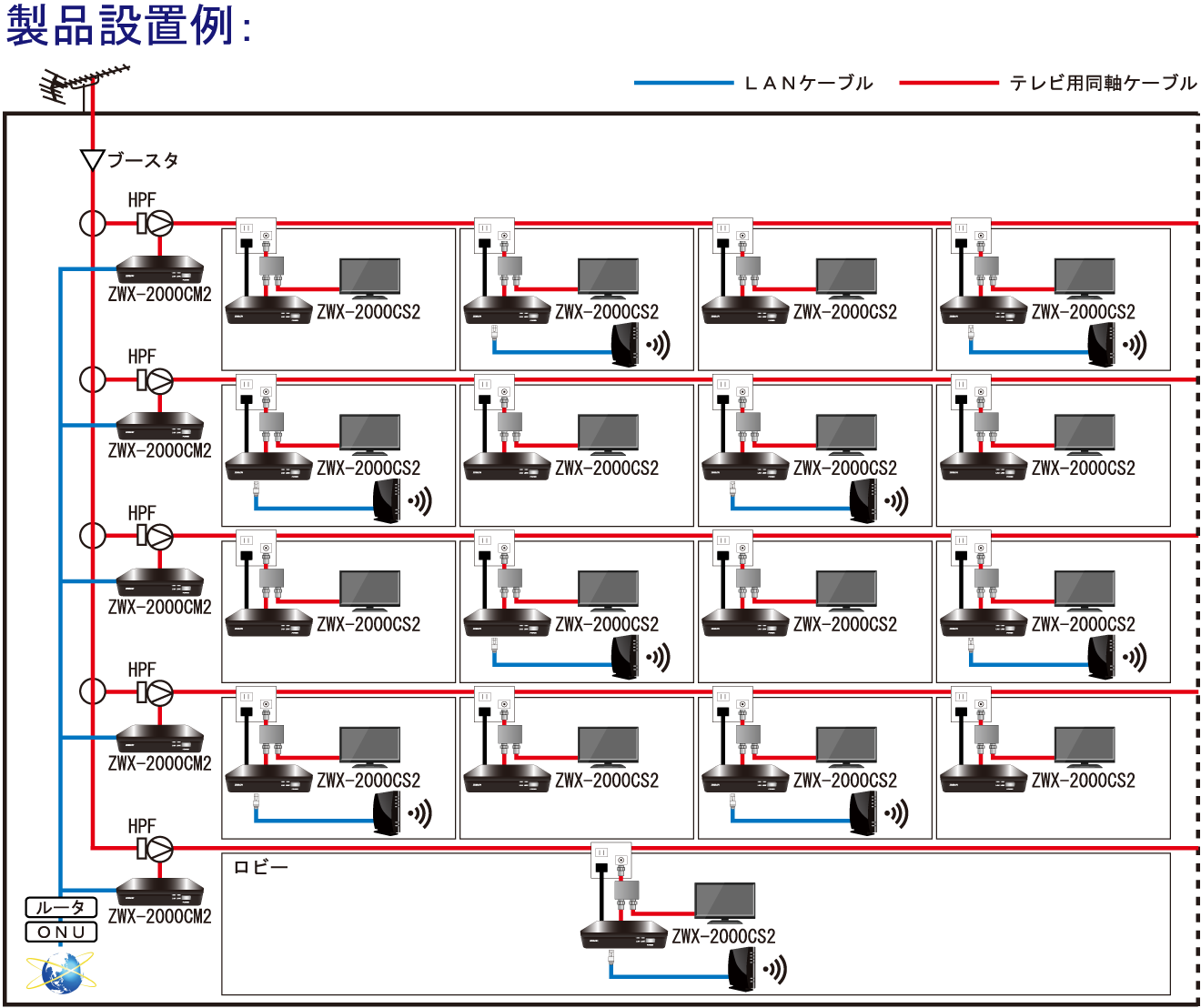

施設への設置例
施設への設置例

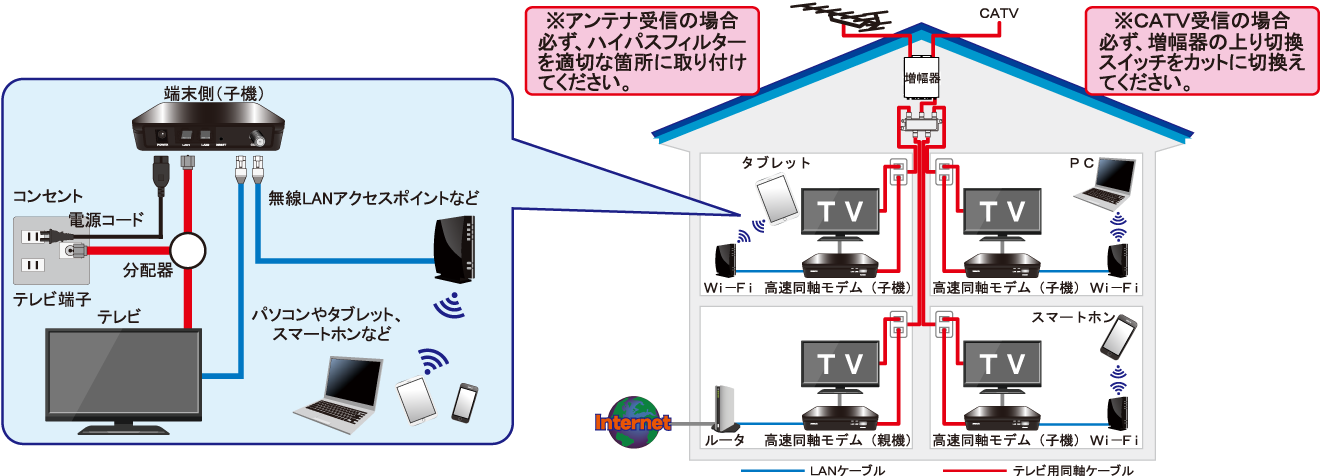

戸建住宅への設置例
戸建住宅への設置例

高速同軸モデム ラインナップ

シリーズ名
【ZWXシリーズ】
【ZFXシリーズ】
【ZGX / ZEXシリーズ】
モデル

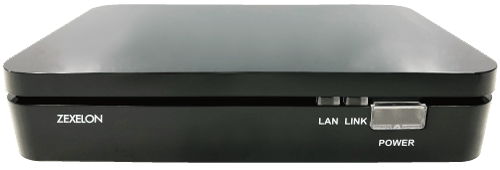

親機:ZWX-2000CM2
子機:ZWX-2000CS2

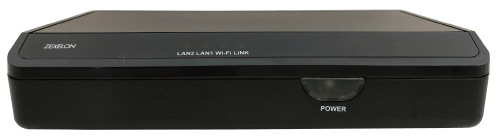

子機:ZWX-2000CSW2
親子機共通:ZWX-2000CSW2-HN

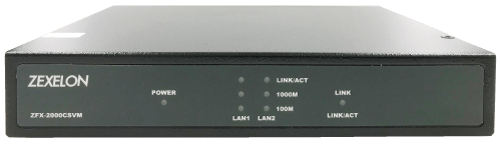

親機:ZFX-2000CSVM

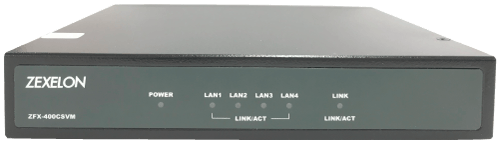

親機:ZFX-400CSVM
子機:ZFX-200CSVS
親子機共通:ZGX-4000CSV

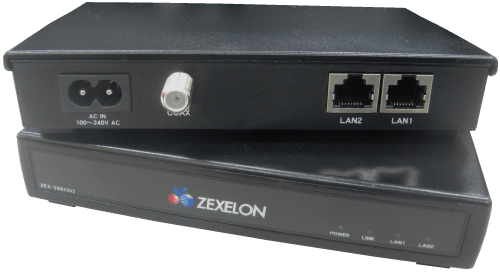

親子機共通:ZEX-200CSV2
親子機共通:ZGX-4000CSV-HN
親子機共通:ZEX-200CSV2-HN
※出荷時、親 / 子設定済
法人向け(宿泊施設・病院・学校・集合住宅等)
個人向け(戸建住宅等)
(ZWX-2000CSW2-HNのみ対応)
(ZGX-4000CSV-HN / ZEX-200CSV2-HNのみ対応)
最大通信速度 ※1
2Gbps(理論値)
320Mbps(理論値)
【ZGXシリーズ】 500Mbps(理論値)
【ZEXシリーズ】 200Mbps(理論値)
大容量データ高効率処理機能
ネットワーク監視 / 管理機能
※別売(法人用のみ)
無線LAN機能
ZWX-2000CSW2 / ZWX-2000CSW2-HN
子機間通信機能
ZWX-2000CSW2-HN
ZGX-4000CSV-HN / ZEX-200CSV2-HN
主な特長 最大通信速度2Gbps(理論値)に対応し、大容量データ高効率処理機能を搭載しているので、VOD等のマルチキャスト通信が必要なホテルや病院、寮等でご利用いただけます。現地に別売の管理端末を設置することでネットワーク監視や管理が行なえます。 親機にネットワーク監視 / 管理機能(SNMP)を搭載しているので、現地に管理端末を設置することなくリモート操作で子機の接続状態確認や再起動、帯域制御、接続可否設定等が行えます。ホテルや病院、寮等へのリモート保守にご利用いただけます。 子機間通信機能を搭載したモデルをラインナップしております。既設のテレビ用同軸ケーブルに接続することで、LAN配線の敷設が困難な戸建住宅等のネットワーク拡張が手軽に行なえます。戸建住宅等でのWi-Fiエリア拡張時にお役立ていただけます。

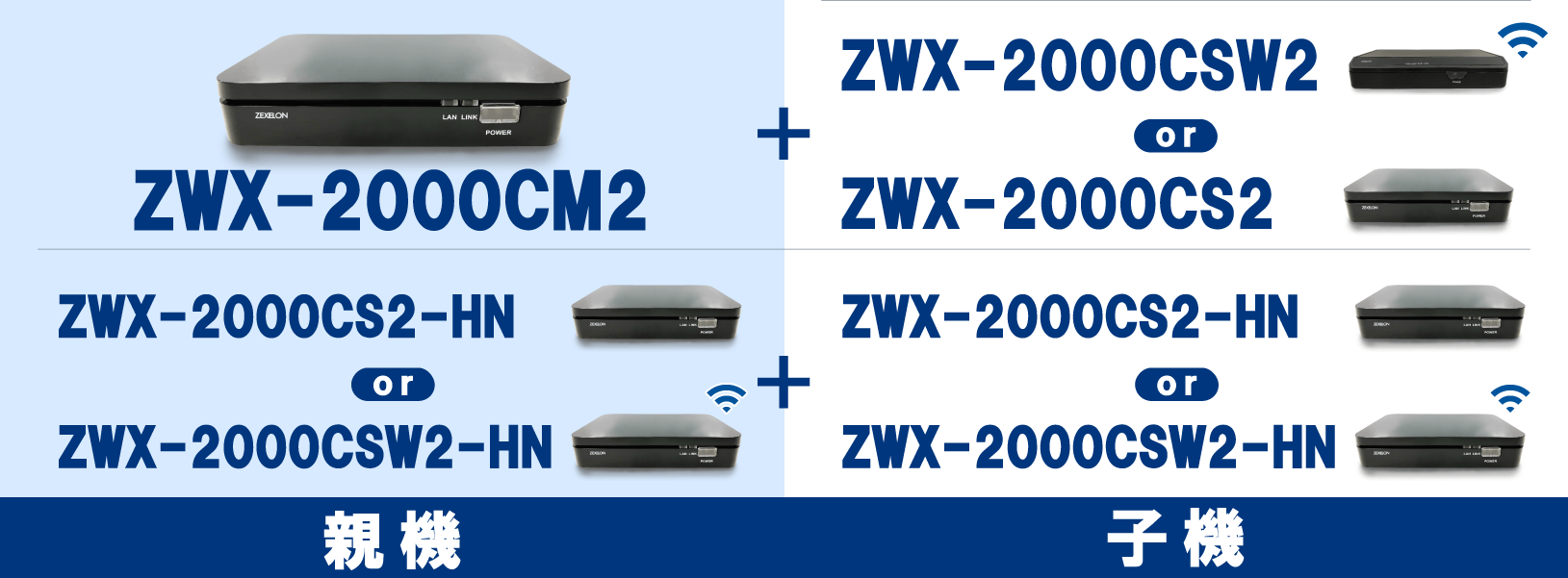

高速同軸モデム ZWXシリーズ

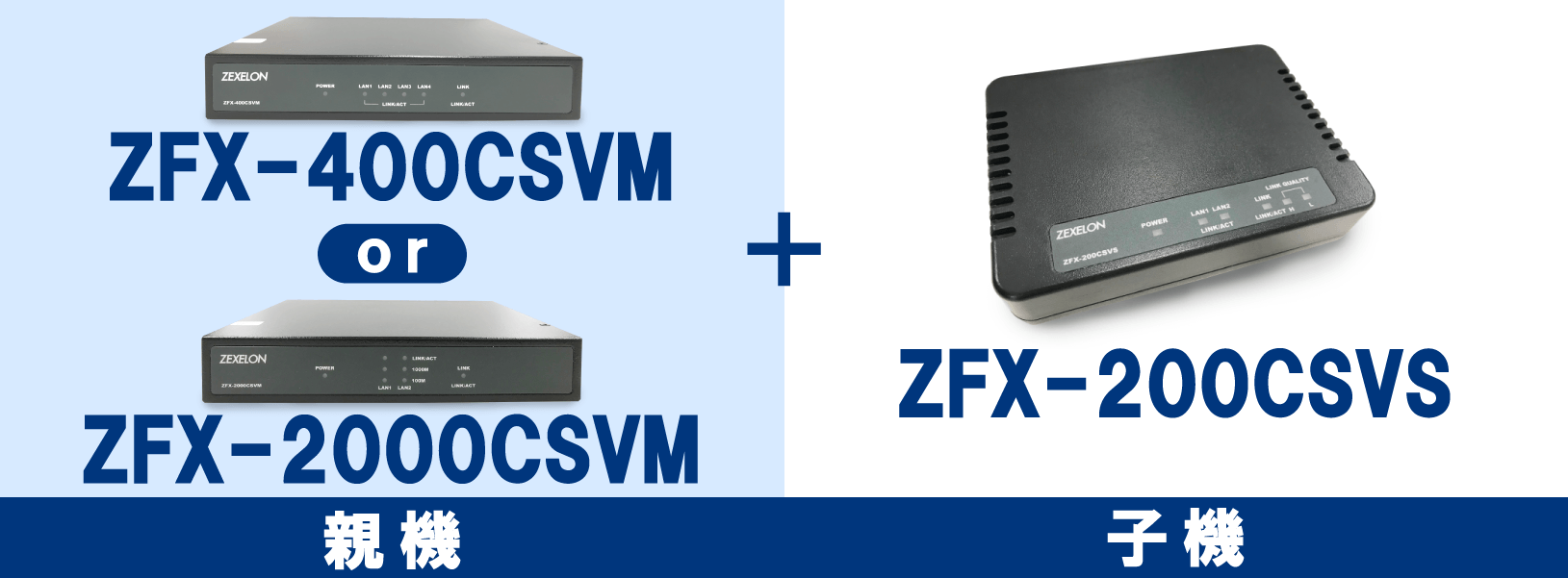

高速同軸モデム ZFXシリーズ

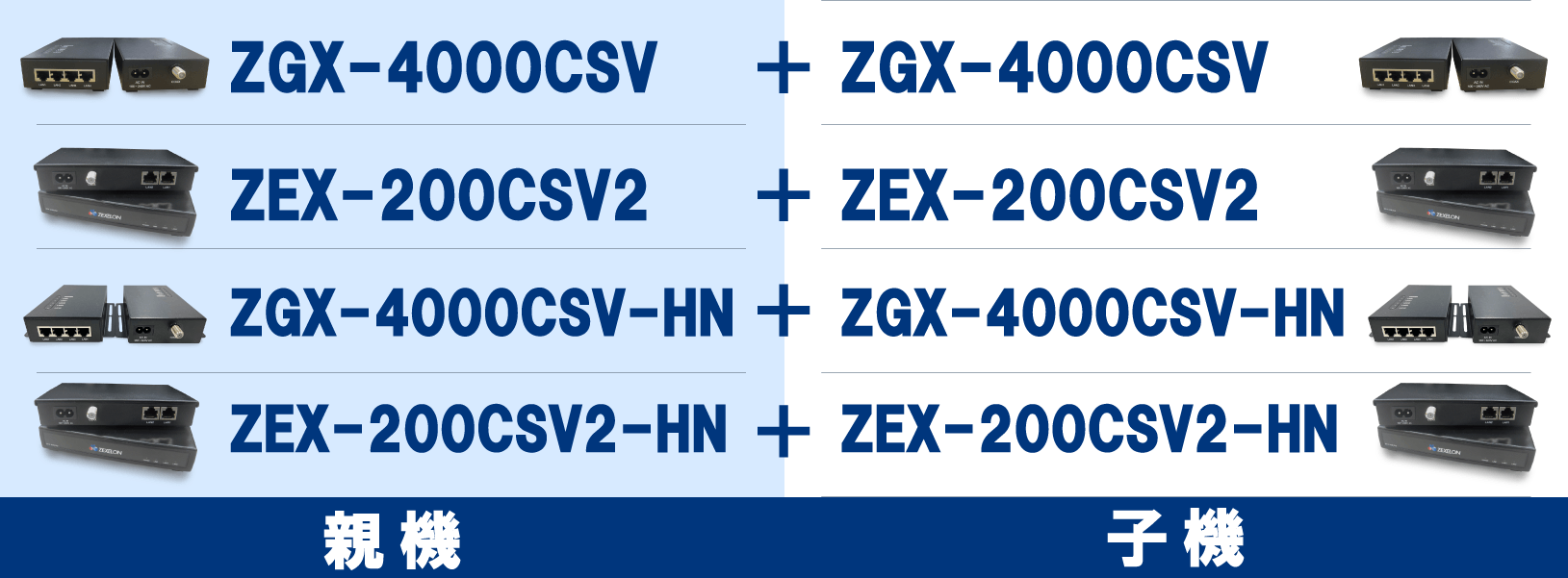

高速同軸モデム ZGX/ZEXシリーズ

高速同軸モデム 仕様

製品仕様一覧【 ZWXシリーズ 】
高速同軸モデム / 型番
【ZWX-2000CM2】
【ZWX-2000CS2】
【ZWX-2000CSW2】
【ZWX-2000CSW2-HN】
製品 高速同軸モデム ZWX-2000CM2 高速同軸モデム ZWX-2000CS2 高速同軸モデム ZWX-2000CSW2 高速同軸モデム ZWX-2000CSW2-HN
モデル対象 法人向け(宿泊施設・病院・学校・集合住宅等) 法人向け(宿泊施設・病院・学校・集合住宅等) 法人向け(宿泊施設・病院・学校・集合住宅等) 個人向け(戸建住宅等)
親子機設定 親機専用モデル 子機専用モデル 子機専用モデル 親子機共通モデル
(接続時、親 / 子自動登録)
通信規格 G.hn wave2 G.hn wave2 G.hn wave2 G.hn wave2
最大通信速度 ※1 2Gbps 2Gbps 2Gbps 2Gbps
使用周波数帯域 ※2 2∼200MHz
(出荷時、2∼60MHz等に変更可能)
2∼200MHz
(出荷時、2∼60MHz等に変更可能)
2∼200MHz
(出荷時、2∼60MHz等に変更可能)
2∼60MHz
変調方式 Windowed OFDM Windowed OFDM Windowed OFDM Windowed OFDM
暗号化方式 128bit AES 128bit AES 128bit AES 128bit AES
子機間通信遮断機能
(VLAN)
搭載 搭載 非搭載
通信設定機能 専用ツールで設定 専用ツールで設定 専用ツールで設定 WEBブラウザで設定
大容量データ高効率処理機能
(IGMP snooping)
搭載 搭載 搭載 搭載
最大通信距離 ※3 約800m 約800m 約800m 約800m
同軸端子
(電流通過なし)
F型×1 F型×1 F型×1 F型×1
LANポート
(AUTO MDI / MDI-X)
10BASE-T / 100BASE-TX / 1000BASE-T × 2 10BASE-T / 100BASE-TX / 1000BASE-T × 2 10BASE-T / 100BASE-TX / 1000BASE-T × 2 10BASE-T / 100BASE-TX / 1000BASE-T × 2
子機接続可能台数 ※4 16台 16台
無線LAN IEEE802.11ac /IEEE802.11n / IEEE802.11a / IEEE802.11g / IEEE802.11b(W53を除く) IEEE802.11ac /IEEE802.11n / IEEE802.11a / IEEE802.11g / IEEE802.11b(W53を除く)
動作温度 -10∼40℃ -10∼40℃ -10∼40℃ -10∼40℃
動作湿度
(結露なきこと)
10∼85% 10∼85% 10∼85% 10∼85%
外形寸法
(突起物含まず)
W130mm×D80mm×H25mm W130mm×D80mm×H25mm W180mm×D95mm×H35mm W180mm×D95mm×H35mm
質量
(本体のみ)
122g 122g 226g 226g
電源 DC12V DC12V DC12V DC12V
消費電力 4W 4W 9.6W 9.6W
通信可能子機 ZWX-2000CS2
ZWX-2000CSW2
ZWX-2000CSW2-HN
製品仕様一覧【 ZFXシリーズ 】
高速同軸モデム / 型番
【ZFX-2000CSVM】
【ZFX-400CSVM】

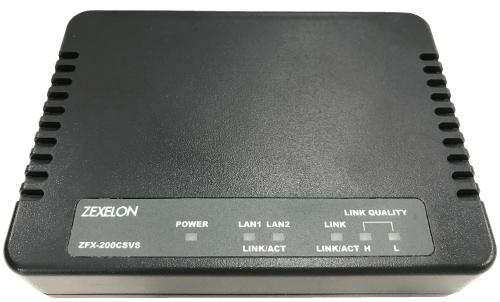

【ZFX-200CSVS】
製品 高速同軸モデム ZFX-2000CSVM 高速同軸モデム ZFX-400CSVM 高速同軸モデム ZFX-200CSVS
モデル対象 法人向け(宿泊施設・病院・学校・集合住宅等) 法人向け(宿泊施設・病院・学校・集合住宅等) 法人向け(宿泊施設・病院・学校・集合住宅等)
親子機設定 親機専用モデル 親機専用モデル 子機専用モデル
通信規格 HomeCNA3.1 HomeCNA3.1 HomeCNA3.1
最大通信速度 ※1 320Mbps 320Mbps 320Mbps
使用周波数帯域 ※2 12∼44(設定により、12∼28MHzまたは28∼44MHzに変更可能) 12∼44(設定により、12∼28MHzまたは28∼44MHzに変更可能) 12∼44(設定により、12∼28MHzまたは28∼44MHzに変更可能)
変調方式 QAM & FDQAM QAM & FDQAM QAM & FDQAM
暗号化方式 128bit AES 128bit AES 128bit AES
子機間通信遮断機能
(VLAN)
搭載
ネットワーク監視 / 管理機能
(SNMP)
搭載 搭載 搭載 (親機より制御)
大容量データ高効率処理機能
(IGMP snooping)
搭載 搭載 搭載
最大通信距離 ※3 約1500m 約1500m 約1500m
同軸端子
(電流通過なし)
F型×1 F型×1 F型×1
LANポート
(AUTO MDI / MDI-X)
10BASE-T / 100BASE-TX / 1000BASE-T × 2 10BASE-T / 100BASE-TX × 4 10BASE-T / 100BASE-TX × 2
子機接続可能台数 ※4 60台 60台
動作温度 0∼50℃ 0∼50℃ 0∼50℃
動作湿度
(結露なきこと)
10∼90% 10∼90% 10∼90%
外形寸法
(突起物含まず)
W173mm×D142mm×H30mm W173mm×D142mm×H30mm W129mm×D93.5mm×H27mm
質量
(本体のみ)
600g 616g 165g
電源 DC12V DC12V DC12V
消費電力 4.8W 4.8W 3W
通信可能子機 ZFX-200CSVS ZFX-200CSVS
製品仕様一覧【 ZGX / ZEXシリーズ 】
高速同軸モデム / 型番

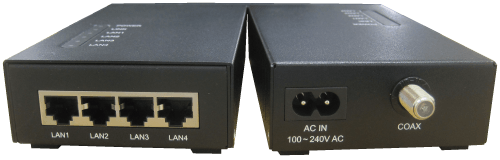

【ZGX-4000CSV】
【ZEX-200CSV2】

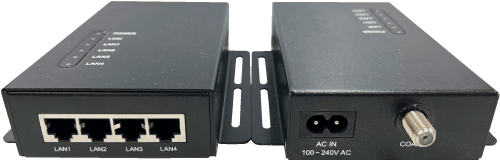

【ZGX-4000CSV-HN】
【ZEX-200CSV2-HN】
製品 高速同軸モデム ZGX-4000CSV 高速同軸モデム ZEX-200CSV2 高速同軸モデム ZGX-4000CSV-HN 高速同軸モデム ZEX-200CSV2-HN
モデル対象 法人向け(宿泊施設・病院・学校・集合住宅等) 法人向け(宿泊施設・病院・学校・集合住宅等) 個人向け(戸建住宅等) 個人向け(戸建住宅等)
親子機設定 親子機共通モデル
(出荷時、親 / 子設定済)
親子機共通モデル
(出荷時、親 / 子設定済)
親子機共通モデル
(接続時、親 / 子自動登録)
親子機共通モデル
(接続時、親 / 子自動登録)
通信規格 HomePlug® AV HomePlug® AV HomePlug® AV HomePlug® AV
最大通信速度 ※1 500Mbps 200Mbps 500Mbps 200Mbps
使用周波数帯域 ※2 2∼60MHz 2∼28MHz 2∼60MHz 2∼28MHz
変調方式 Windowed OFDM Windowed OFDM Windowed OFDM Windowed OFDM
暗号化方式 128bit AES 128bit AES 128bit AES 128bit AES
子機間通信遮断機能
(VLAN)
搭載 (子機) 搭載 (子機) 非搭載 非搭載
通信設定機能 専用ツールで設定 専用ツールで設定 非搭載 非搭載
大容量データ高効率処理機能
(IGMP snooping)
非搭載 非搭載 非搭載 非搭載
最大通信距離 ※3 約1000m 約1000m 約1000m 約1000m
同軸端子
(電流通過なし)
F型×1 F型×1 F型×1 F型×1
LANポート
(AUTO MDI / MDI-X)
10BASE-T / 100BASE-TX / 1000BASE-T × 4 10BASE-T / 100BASE-TX × 2 10BASE-T / 100BASE-TX / 1000BASE-T × 4 10BASE-T / 100BASE-TX × 2
子機接続可能台数 ※4 63台 63台 63台 63台
動作温度 0∼40℃ 0∼40℃ 0∼40℃ 0∼40℃
動作湿度
(結露なきこと)
10∼90% 10∼90% 10∼90% 10∼90%
外形寸法
(突起物含まず)
W84mm×D157mm×H37mm W157mm×D97mm×H26mm W113mm×D157mm×H37mm W157mm×D97mm×H26mm
質量
(本体のみ)
464g 229g 480g 229g
電源 AC100 ∼ 240V AC100 ∼ 240V AC100 ∼ 240V AC100 ∼ 240V
消費電力 5.5W
(Eco mode:0.7)
6W 5.5W
(Eco mode:0.7)
6W
通信可能子機 ZGX-4000CSV
ZGX-2000CSV
ZEX-200CSV2
ZEX-200CSV
ZAX-100CSV
ZGX-4000CSV-HN ZEX-200CSV2-HN

※1 通信速度は、理論上の数値です。同軸ケーブルやネットワーク環境などの影響を受けます。
※2 本製品と重なる周波数帯域を使用している同軸ケーブルでは使用できません。
※3 通信距離は共聴設備やネットワーク環境などの影響を受けます。
※4 モデムの接続台数が多いほど、通信性能に影響を与えます。

●本製品の仕様およびデザインは予告なく変更する場合があります。
